【技術支持】WinCC遠程采集Smart200數據

發布時間：2024-06-11 12:08:01 作者：蘇州穩聯 瀏覽：

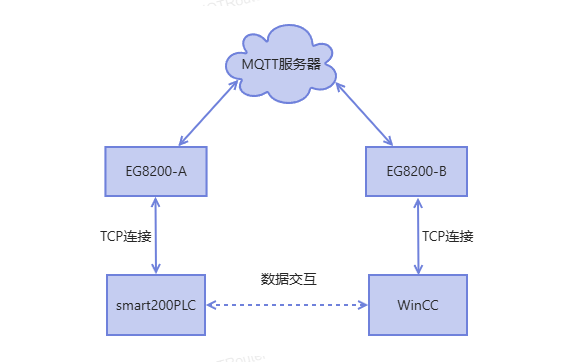

WinCC通過Modbus TCP協議遠程監控PLC，Modbus TCP通信本質是建立在TCP連接上的數據交互，當兩臺網關建立組網通信后，再分別和所連接的PLC/WinCC組態軟件建立TCP連接，即可實現組態軟件遠程監控PLC。

1硬件連接

A網關和PLC連接在同一個局域網，B網關和WinCC連接在同一個局域網，


注：A網關需配置網口IP和PLC在同一網段，B網關需配置網口IP和WinCC在同一網段

2網關組網配置

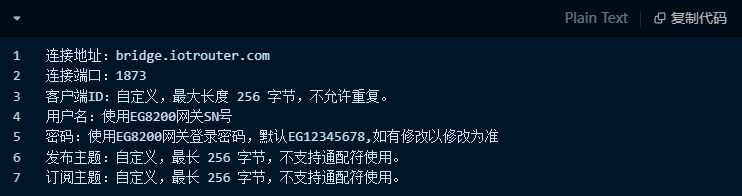

我司提供免費MQTT服務器，可以讓多個網關連接進行組網通信，也可以配置連接自己的服務器進行組網通信，MQTT服務器連接參數參數如下：


2.1A網關組網參數設置

使用MQTT節點，配置連接參數以及訂閱發布主題：



2.2B網關組網參數設置


2.3測試通信

B網關通過注入節點連接MQTT發布節點發送“abc”,可以看到A網關MQTT訂閱節點連接的調試1能打印接收到的數據，A網關通過注入節點連接MQTT發布節點發送“123”,可以看到B網關MQTT訂閱節點連接的調試1能打印出接收到的數據。至此表明透傳通道已經建立成功！


3A網關連接PLC

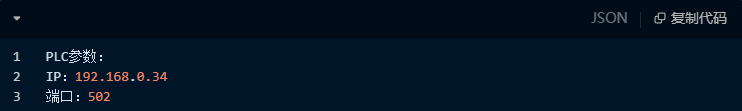

這里A網關是做為TCP客戶端，去連接PLC（TCP服務端）：


4B網關和WinCC通信設置

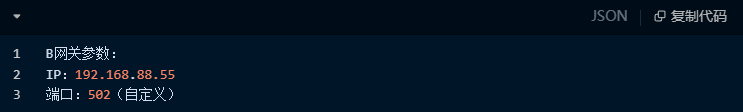

4.1B網關做TCP服務端設置

這里B網關需要做為TCP服務端，WinCC做為TCP客戶端來連接：


4.2WinCC連接設置


在創建好的項目的變量管理中，配置連接參數：


4.3查看連接狀態

B網關和WinCC配置完后，我們可以激活運行，查看連接狀態，連接正常則說明WinCC和B網關的通信已經建立：


5測試

以上操作配置完成后，我們即可本地打開WinCC組態畫面進行和遠端PLC的通信測試：
