串口的電氣特性：

1.RS-232串口通信最遠距離是50英尺

2.RS232可做到雙向傳輸，全雙工通訊，最高傳輸速率20kbps

3.RS-232C上傳送的數字量采用負邏輯，且與地對稱 邏輯1：-3 ～-15V

邏輯0：+3～+15V

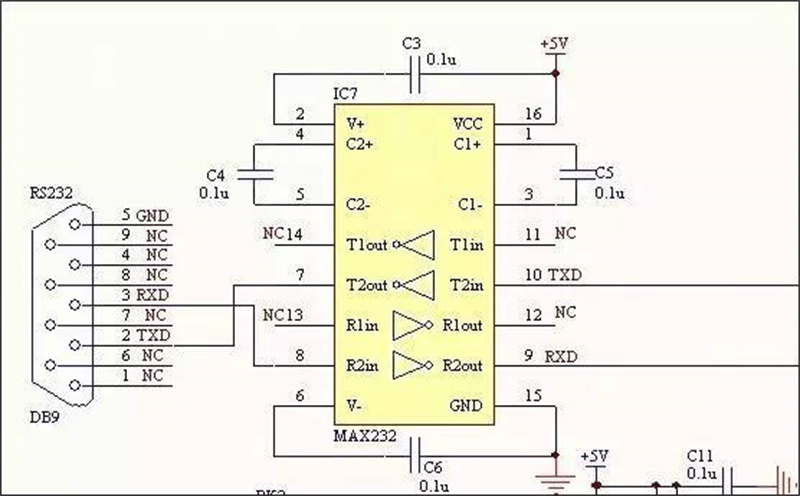

所以與單片機連接時常常需要加入電平轉換芯片：

串口通信參數：

a）波特率：RS-232-C標準規定的數據傳輸速率為每秒50、75、 100、150、300、600、1200、2400、

4800、9600、19200波特。 b）數據位：標準的值是5、7和8位，如何設置取決于你想傳送的信息。比如，標準的ASCII碼是0～127（7位）；擴 展的ASCII碼是0～255（8位）。

c）停止位：用于表示單個包的最后一位，典型的值為1，1.5和2位。由于數是在傳輸線上定時的，并且每一個設備 有其自己的時鐘，很可能在通信中兩臺設備間出現了小小的不同步。因此停止位不僅僅是表示傳輸?shù)慕Y(jié)束，并且提 供計算機校正時鐘同步的機會。 d）奇偶校驗位：在串口通信中一種簡單的檢錯方式。對于偶和奇校驗的情況，串口會設置校驗位（數據位后面的 一位），用一個值確保傳輸?shù)臄?shù)據有偶個或者奇?zhèn)€邏輯高位。例如，如果數據是011，那么對于偶校驗，校驗位為

0，保證邏輯高的位數是偶數個。如果是奇校驗，校驗位位1，這樣就有3個邏輯高位。

---------------------------------

串口通信的傳輸格式：

串行通信中，線路空閑時，線路的TTL電平總是高，經反向RS232的電平總是低。一個數據的開始RS232線路為高 電平，結束時Rs232為低電平。數據總是從低位向高位一位一位的傳輸。示波器讀數時，左邊是數據的高位。

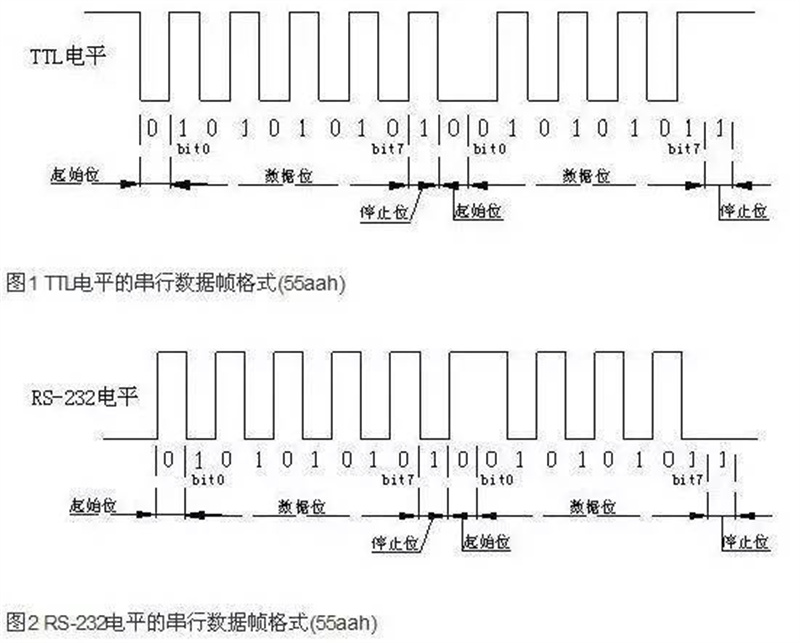

例如，對于16進制數據55aaH，當采用8位數據位、1位停止位傳輸時，它在信號線上的波形如圖1(TTL電平)和圖

2(RS-232電平)所示。

55H=01010101B，取反后10101010B，加入一個起始位1，一個停止位0，55H的數據格式為1010101010B；

aaH=10101010B，取反后01010101B，加入一個起始位1，一個停止位0，55H的數據格式為1101010100B；

---------------------------------

串口通信的接收過程：

（異步通信：接收器和發送器有各自的時鐘；同步通信：發送器和接收器由同一個時鐘源控制。RS232是異步通信）

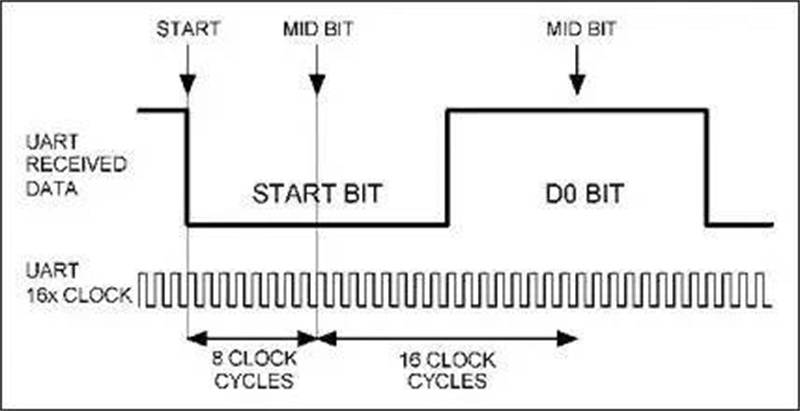

（1）開始通信時，信號線為空閑（邏輯1）,當檢測到由1到0的跳變時，開始對“接收時鐘”計數?！?/p>

（2）當計到8個時鐘時，對輸入信號進行檢測，若仍為低電平，則確認這是“起始位”，而不是干擾信號。

（3）接收端檢測到起始位后，隔16個接收時鐘，對輸入信號檢測一次，把對應的值作為D0位數據。若為邏輯1, 作

為數據位1；若為邏輯0，作為數據位0。

（4）再隔16個接收時鐘，對輸入信號檢測一次，把對應的值作為D1位數據?！?，直到全部數據位都輸入。

（5）檢測校驗位P（如果有的話）。

（6）接收到規定的數據位個數和校驗位后,通信接口電路希望收到停止位S(邏輯1)，若此時未收到邏輯1，說明出現 了錯誤，在狀態寄存器中置“幀錯誤”標志。若沒有錯誤，對全部數據位進行奇偶校驗，無校驗錯時，把數據位從移 位寄存器中送數據輸入寄存器。若校驗錯，在狀態寄存器中置奇偶錯標志。

（7）本幀信息全部接收完，把線路上出現的高電平作為空閑位。

（8）當信號再次變?yōu)榈蜁r(shí)，開始進入下一幀的檢測。

---------------------------------

單片機常用11.0592M的的晶振，這個奇怪?jǐn)?shù)字是有來歷的： 波特率為9600BPS每位位寬t1=1/9600s 晶振周期t2=1/11.0592/1000000S

單片機機器周期t3=12*t2 t1/t3=96

即對于9600BPS的串口，單片機對其以96倍的速率進行采樣。

如果單片機晶振用的不正確，會對串口接受產生誤碼。
